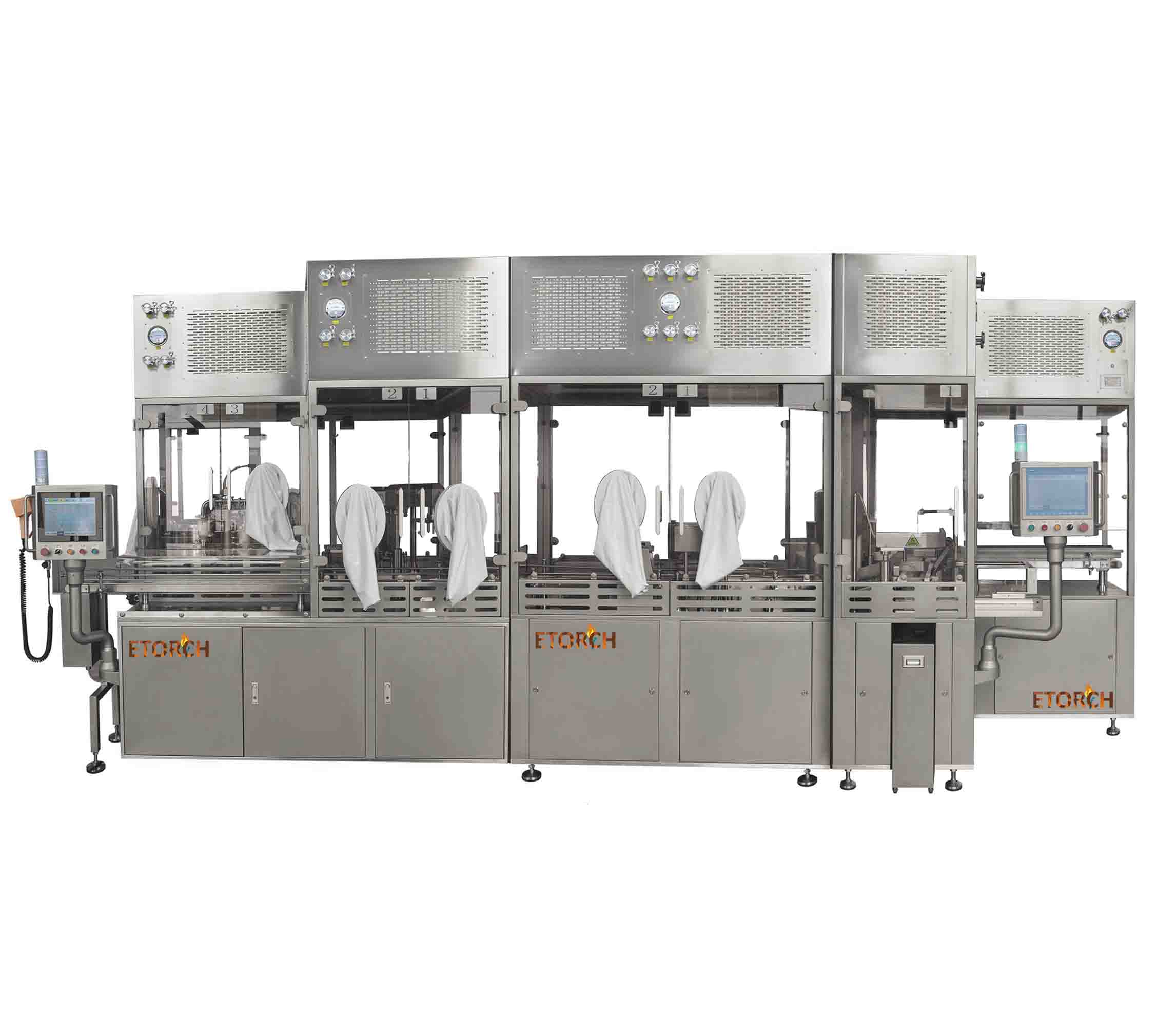

单机定位
独立完成【真空灌装 / 真空加塞】工序，满足预灌封注射器无菌生产及GMP单机生产需求。
适用包装 & 规格

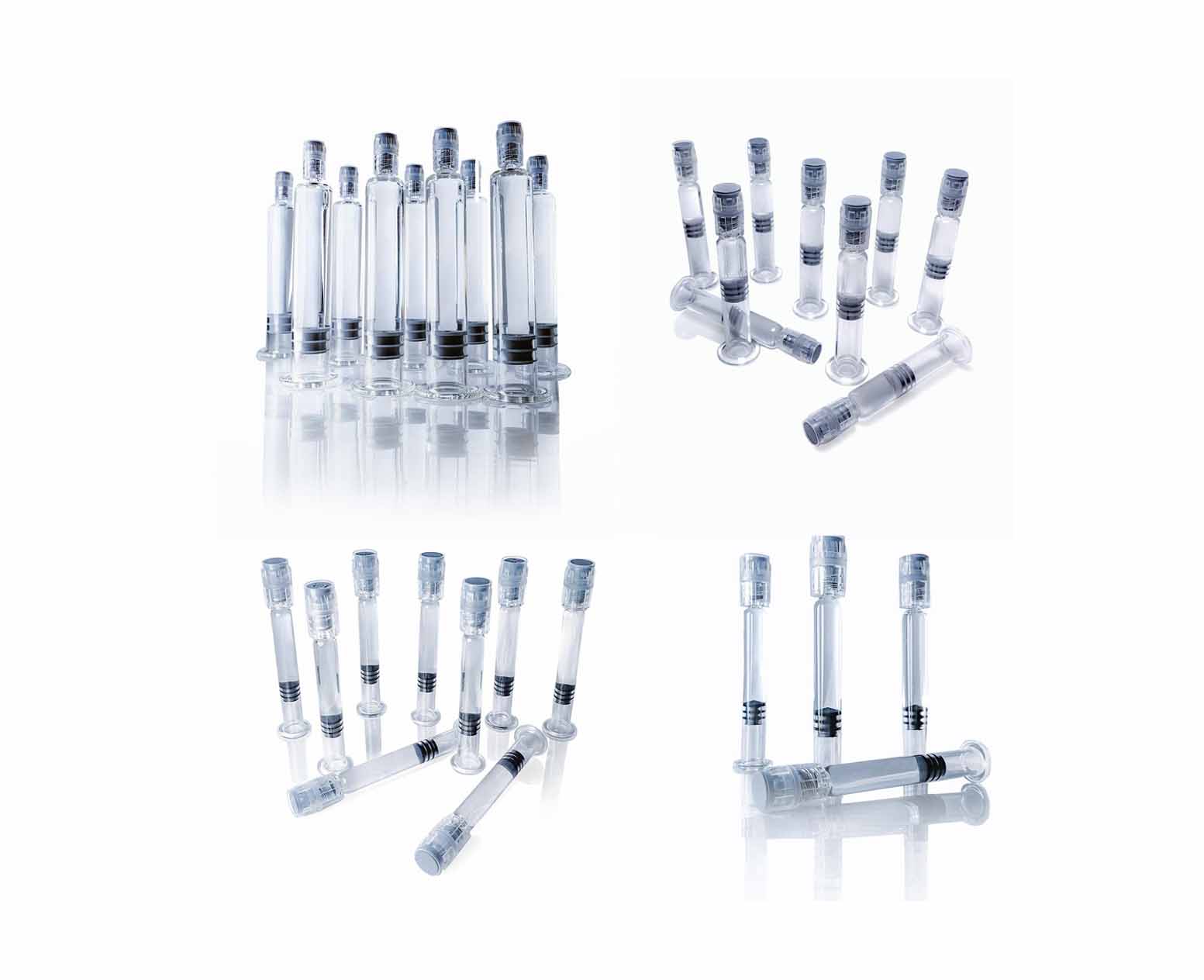

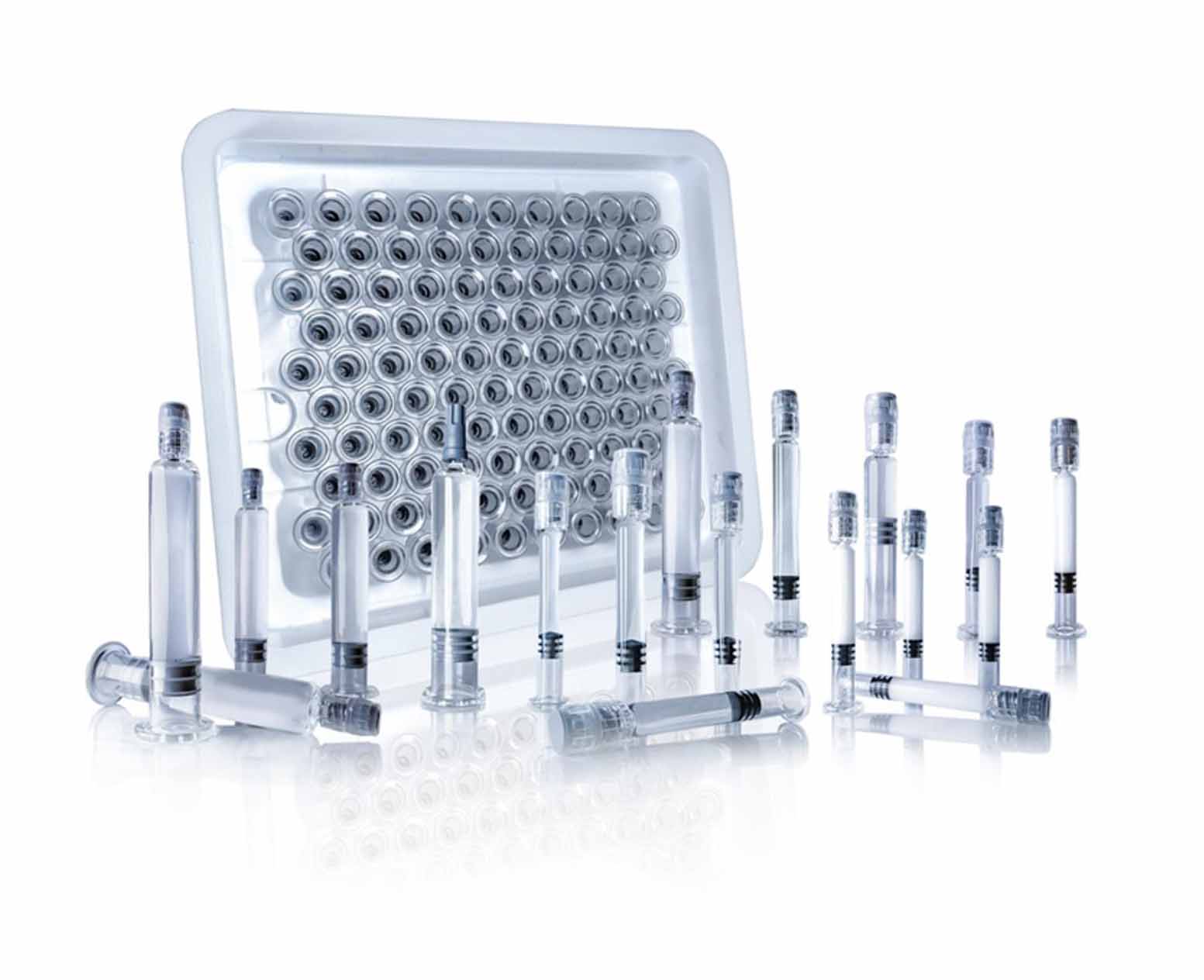

包装形式：【蜂窝巢预充针（预灌封注射器）】
适用规格：【0.5 – 20 mL】
灌装范围：【0.2 – 20 mL】
灌装头数：【5 头】
产能峰值：【75 pcs/min】
灌装方式：【柱塞泵或蠕动泵】
加塞方式：【真空加塞或机械式加塞】
工艺流程
上料 → 【本机工序：机械手取料 → 真空灌装 → 真空加塞】 → 出料
关键性能参数表
项目 | 指标 | 备注 |
灌装精度 | ±1 % | 1 mL装量 |
机械手控制 | 上下 + 旋转伺服控制 | 稳定取放 |
定位精度 | X/Y 伺服轴定位 | 高精度移动 |
运行控制方式 | 全伺服控制 | 多轴同步 |
异常检测 | 多传感器报警系统 | 过载 / 反向 / 料位 |

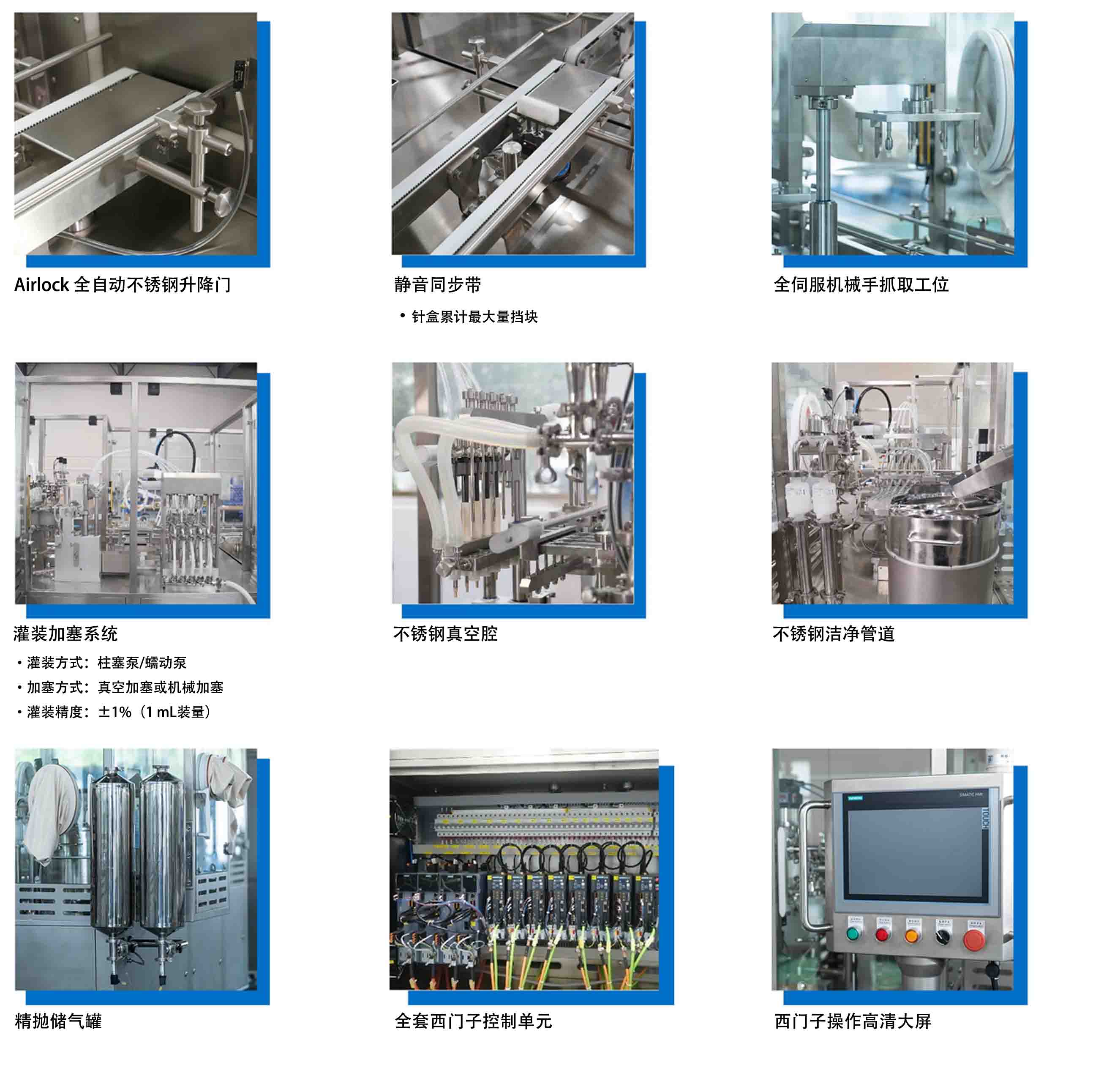

结构与GMP设计
真空灌装与真空加塞采用独立真空系统，分别控制，管路均配置囊式过滤器及卫生级隔膜阀，实现高洁净度控制。
真空腔及所有关键接触部件均采用316L不锈钢材质，包括灌装针、加塞组件及管路系统，部分关键部件采用PEEK材质，确保耐腐蚀性与密封性能。
设备配备真空回气系统及高精度真空传感器，实现对真空度的实时监控与调节。
胶塞供料系统采用震荡斗及轨道输送结构，材质为316L不锈钢，并配备最小料位检测及缓冲储料结构，确保供料稳定。
中心盘采用316L不锈钢夹紧结构，并配备自动开启装置，方便操作与维护。
支持快速更换规格设计，提高设备换型效率。
控制系统
采用西门子CPU控制单元及伺服控制系统，实现整机多轴伺服同步控制。
机械手工位实现全伺服控制，包括上下运动与旋转运动，确保取放料精准稳定。
配置X/Y高精度伺服移动轴，实现精确定位。
系统具备自动监控功能，可实时监控真空回路状态及隔膜阀开关动作。
配备多种传感器报警功能，包括灌装针过载报警、胶塞反向检测报警、料位检测报警等，提升设备运行安全性与稳定性。
真空回气压力及时间可调，满足不同工艺需求。
