Máquina de llenado de tubos
BREVE INTRODUCCIÓN
Operación Independiente
Diseñada para realizar de forma independiente las operaciones de llenado / sellado de tubos / impresión de código de lote, cumpliendo con los requisitos GMP para producción en modo independiente.
Envases Aplicables y Especificaciones
· Tipos de tubo: tubos de plástico / tubos laminados / tubos aluminio-plástico
· Rango de llenado: 5 - 125 g
· Capacidad: 5.400 tubos/hora
(Medida bajo condiciones de operación con tubos de 40 g y productos tipo pomada)
Flujo del Proceso
Carga manual de tubos → Operaciones integradas en la máquina: alimentación automática de tubos → soplado de aire en la boca del tubo → llenado servocontrolado → sellado por aire caliente o plegado → impresión en relieve del código de lote → descarga automática de tubos → encartonado → encajonado

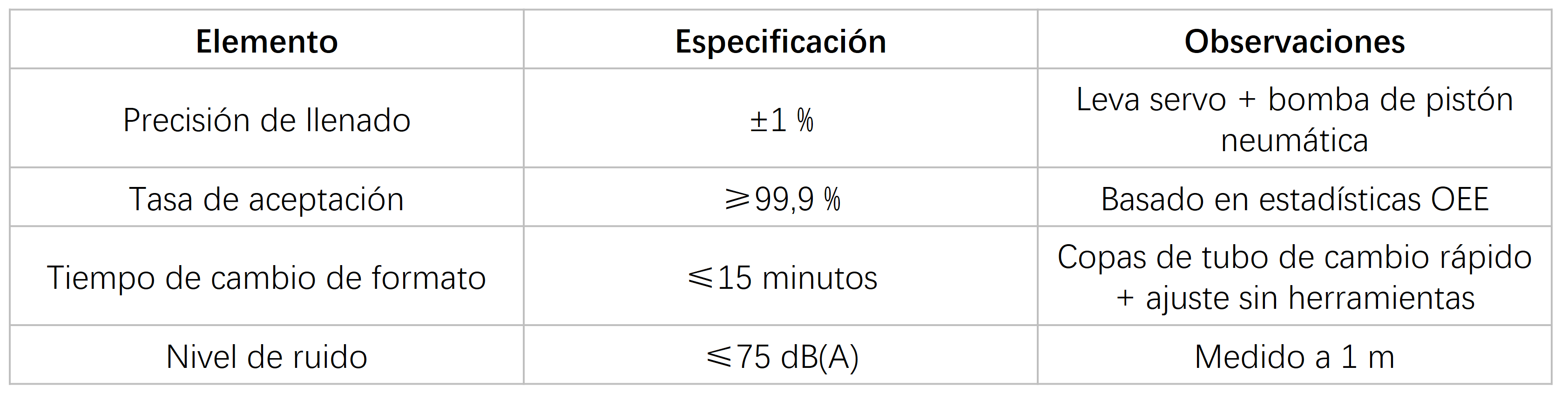

Parámetros Técnicos Clave
Ítem | Especificación | Observaciones |
Precisión de llenado | ±1 % | Sistema de leva servoaccionada + bomba de pistón neumática |
Tasa de conformidad | ≥99,9 % | Cálculo basado en OEE |
Tiempo de cambio de formato | ≤15 min | Cambio rápido de portatubos y ajuste sin herramientas |
Nivel de ruido | ≤75 dB(A) | Medido a 1 m |
Estructura y Diseño Conforme a GMP
· Todas las partes en contacto con el producto están fabricadas en acero inoxidable 316L. El bastidor de la máquina y el armario de control eléctrico están construidos en acero inoxidable 304, mientras que los componentes mecánicos externos cuentan con tratamiento superficial anticorrosión. Las juntas y materiales de sellado son de silicona, garantizando el pleno cumplimiento de GMP.
· Diseño orientado al usuario, con tolva de tubos de gran capacidad, sistema de alimentación de tubos de baja altura y revistero de tubos regulable en altura, facilitando la carga de tubos.
· Diseño de bajo desgaste o sin desgaste: los componentes de transmisión mecánica están conectados mediante rodamientos, y el sistema de llenado adopta dosificación de precisión accionada por leva, garantizando un rendimiento de llenado estable y consistente.
Sistema de Control
· Equipada con PLC Siemens con control totalmente automático y HMI intuitiva, que proporciona una operación sencilla y visualización en tiempo real del estado de la máquina.
· Funciones totalmente integradas que incluyen carga de tubos, soplado interno, llenado, sellado, impresión de código de lote y descarga de tubos.
· Incorpora múltiples protecciones de seguridad, como alarmas de fallo, parada automática por sobrecarga mecánica y interruptores de enclavamiento de puertas de seguridad, garantizando una operación segura y fiable.

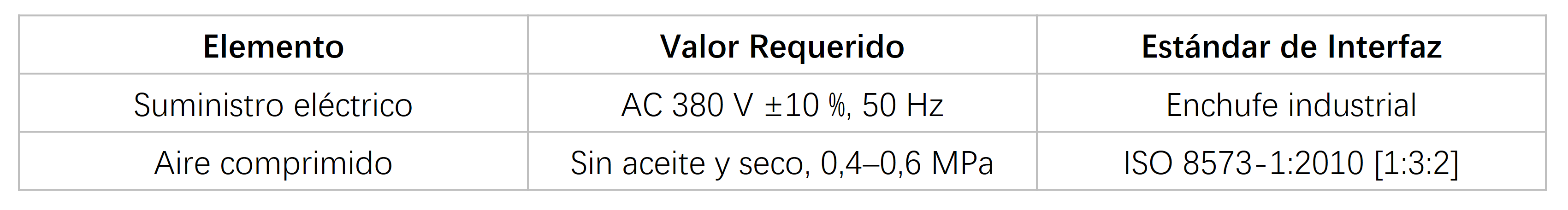

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 380 V ±10 %, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,4 - 0,6 MPa | ISO 8573-1:2010 [1:3:2] |
