XWZ300 encartonadora automática de alta velocidad
BREVE INTRODUCCIÓN
Operación Independiente
Realiza de forma independiente los procesos de apertura de cajas / plegado de prospectos / encartonado / marcado de número de lote / cierre de cajas / rechazo de productos defectuosos, cumpliendo plenamente con los requisitos de producción autónoma conforme a las GMP.
Envases Aplicables y Especificaciones
· Formatos de producto compatibles: Blísteres farmacéuticos, viales, ampollas, pomadas, bandejas de inyección, productos rectangulares y productos en forma de placa.
· Capacidad de producción: 100 - 300 cajas/min
Flujo del Proceso
Alimentación manual/automática → Procesos de la máquina: toma de caja → apertura de caja → plegado del prospecto → carga del producto → inserción del prospecto → marcado del número de lote → cierre de caja → rechazo → salida de cajas

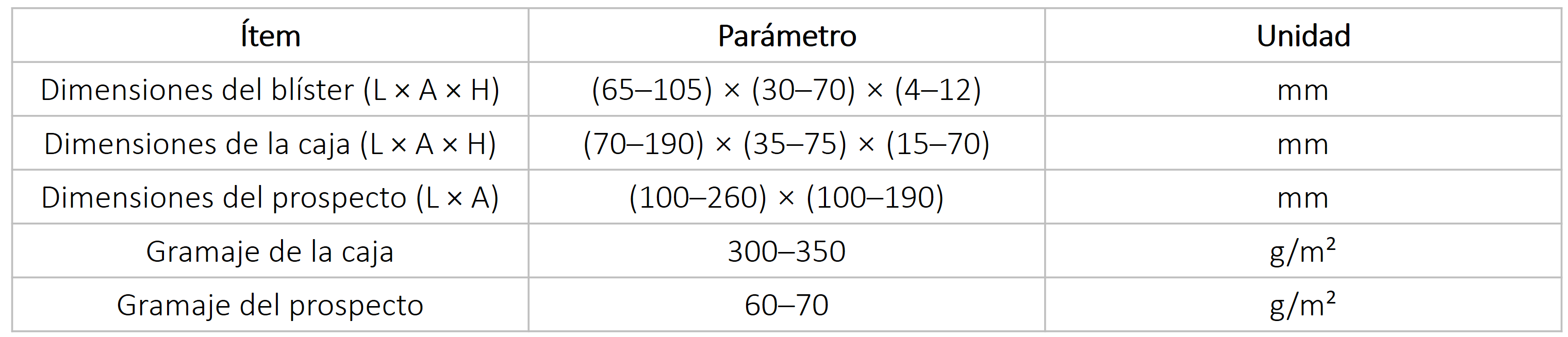

Parámetros Técnicos Clave
Ítem | Especificación | Unidad |
Dimensiones del blíster (L × W × H) | (65 - 105) × (30 - 70) × (4 - 12) | mm |
Dimensiones de la caja (L × W × H) | (70 - 190) × (35 - 75) × (15 - 70) | mm |
Dimensiones del prospecto (L × W) | (100 - 260) × (100 - 190) | mm |
Gramaje del cartón de la caja | 300 - 350 | g/m² |
Gramaje del prospecto | 60 - 70 | g/m² |
Estructura y Diseño Conforme a GMP
· Estructura tipo balcón con cuerpo totalmente de acero inoxidable, diseño cerrado de circuitos eléctricos y neumáticos, y sistema de accionamiento posterior, dejando el lado de operación completamente abierto. La estructura suspendida facilita la recolección y limpieza de residuos, es ergonómica y cumple con los requisitos GMP, garantizando facilidad de operación y mantenimiento.
· Cubierta exterior fabricada en acero inoxidable AISI 304 combinada con puertas de protección de vidrio templado con marco de aleación de aluminio. Incorpora interruptores magnéticos de seguridad Schneider con certificación CE; al abrir la puerta de protección, la máquina se detiene automáticamente, garantizando la seguridad del operador.
· Diseño de encartonado horizontal continuo: el suministro de cajas mediante ventosas trabaja de forma sincronizada con cadenas rotativas en el mismo sentido, permitiendo la inserción simultánea en múltiples cabezales y estaciones. El mecanismo de leva lineal asegura una inserción del producto sin impacto, con funcionamiento estable y reducción del ruido y de la carga mecánica.
· Equipada con dispositivo mecánico de protección automática contra sobrecarga. El cambio de formato no requiere sustitución de piezas; los tornillos de ajuste manual permiten una regulación sin herramientas. Todas las piezas en contacto con el producto están fabricadas en acero inoxidable y materiales no tóxicos, cumpliendo plenamente con los requisitos de las GMP.
Sistema de Control
· Sistema de control automático integrado mecánico-eléctrico-óptico-neumático, que permite la automatización completa del proceso de envasado farmacéutico. Cada estación incorpora sistemas avanzados de detección; los productos no conformes se rechazan automáticamente, reduciendo errores humanos y evitando la contaminación del envase, en cumplimiento de las normas GMP.
· Equipada con pantalla táctil HMI, que permite el ajuste de programas por estación, estadísticas de producción y visualización de alarmas de fallos.
· El proceso es supervisado automáticamente por PLC, en combinación con sensores fotoeléctricos, para identificar y rechazar de forma automática blísteres con carga insuficiente, atascos de cajas u otros productos no conformes, garantizando la salida de productos conformes. El conteo automático se muestra de forma sincronizada en la pantalla.
· El motor principal utiliza control de velocidad por variador de frecuencia, adaptándose de manera flexible a diferentes necesidades de producción.

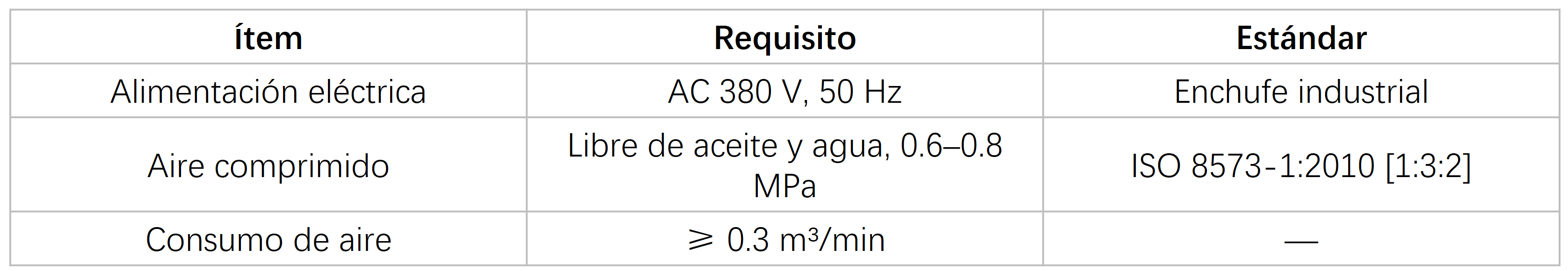

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 380 V, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,6 - 0,8 MPa | ISO 8573-1:2010 [1:3:2] |
Consumo de aire comprimido | ≥0,3 m³/min | — |
