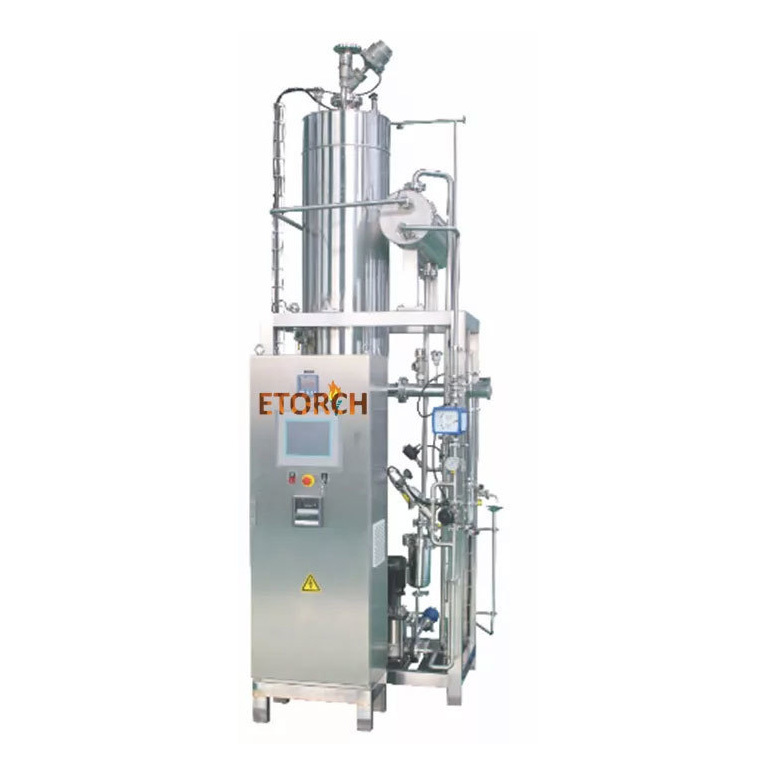

Generador de PS

BREVE INTRODUCCIÓN

La tabla de modelos estándar de los equipos muestra la capacidad de producción bajo condiciones de vapor puro a 3 bar y vapor industrial a 6 bar, expresada en kg/h. Para ciertos tipos de equipos, la capacidad real de producción deberá determinarse en función de la presión de operación efectiva, aplicando el coeficiente de conversión correspondiente a la capacidad nominal especificada. En cuanto a los requisitos de instalación y operación, el vapor industrial saturado deberá estar libre de impurezas y materiales corrosivos, con una presión máxima de 9 bar; el agua de alimentación deberá ser desionizada, libre de dióxido de silicio, cloruros, aminas y sustancias volátiles, con una presión requerida de 1 – 2 bar; la alimentación eléctrica se ajustará a los requerimientos del cliente; y el aire comprimido deberá ser seco, libre de aceite y limpio, con una presión mínima requerida de 6 bar.

Correo electrónico

Messenger

YouTube

Descripción del producto Vídeo del producto Noticias relacionadas Descargar información

Operación Independiente

Diseñado para completar de forma independiente el proceso de generación de Vapor Puro, cumpliendo plenamente con los requisitos GMP para operación en modo independiente.

Vapor Aplicable y Especificaciones

· Tipos de vapor:
① Vapor Puro (PSG)
② Vapor Limpio (CSG)

· Rango de capacidad:

PSG (Vapor Puro): 100 - 2.000 kg/h

CSG (Vapor Limpio): 200 - 1.600 kg/h

(a condiciones de operación de 3 bar)

Flujo del Proceso

Agua de alimentación / reposición → Proceso integrado de la unidad: precalentamiento → evaporación y separación térmica mediante intercambiador de placas y carcasa totalmente sumergido → eliminación continua de gases no condensables → regulación precisa de presión → salida de vapor puro / vapor limpio → monitoreo en línea de la conductividad del condensado → purga automática → suministro de vapor conforme a especificación

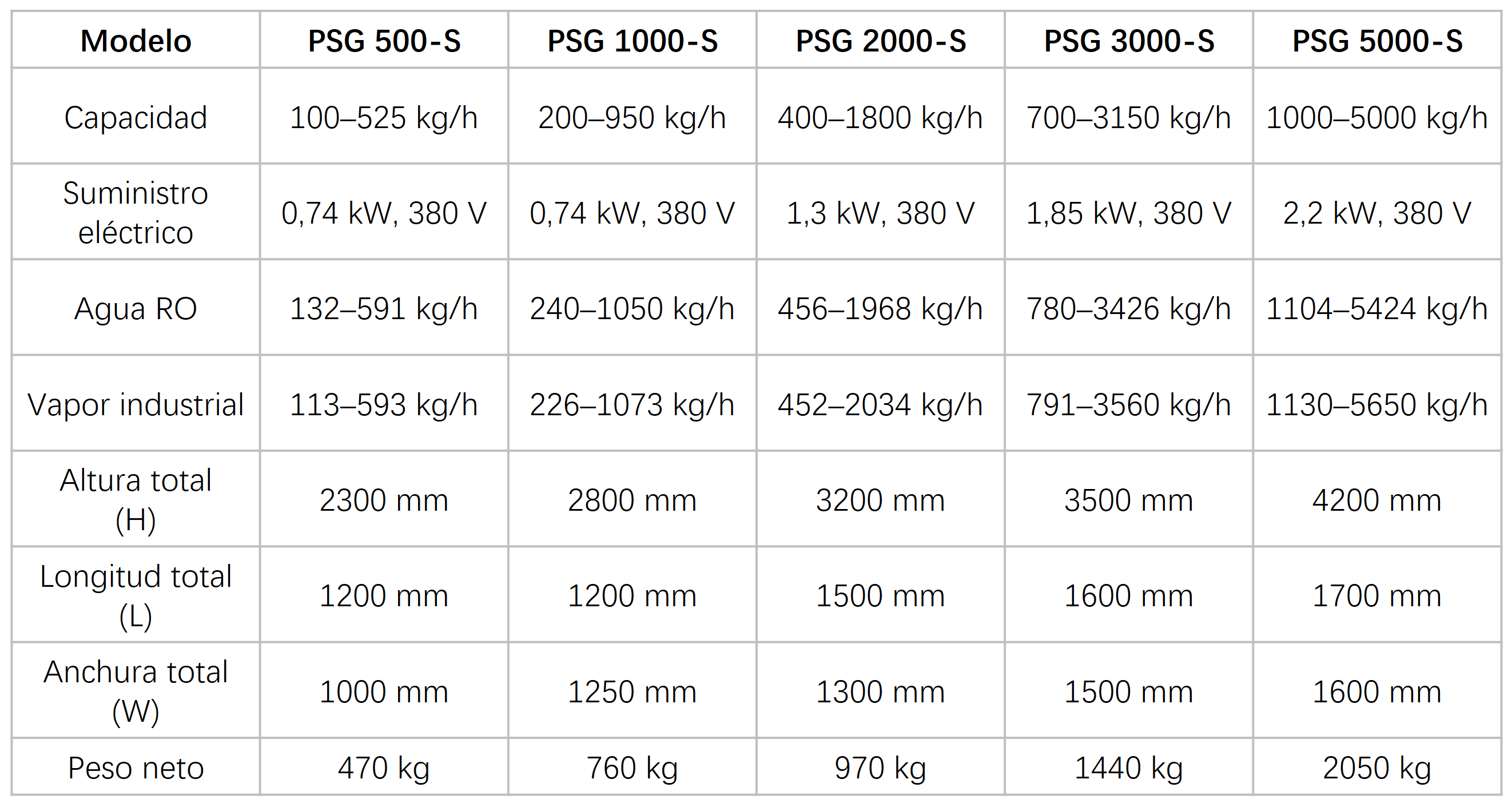

Modelos y Parámetros Técnicos

Estructura y Diseño Conforme a GMP

· Estructura completamente fabricada en acero inoxidable 316L, con electropulido Ra ≤ 0,4 μm y superficies inclinadas que garantizan drenaje sin zonas muertas.

· Diseño del evaporador sin demister, eliminando riesgos de contaminación secundaria; sistema de calentamiento totalmente sumergido para garantizar una distribución uniforme del calor y evitar puntos calientes.

· Carcasa aislante doble capa totalmente cerrada, con ventana de visualización en vidrio templado; sellos de EPDM / PTFE de grado farmacéutico.

· Diseño modular tipo skid, que reduce la huella de instalación hasta en un 30 % en comparación con calderas convencionales.

Sistema de Control

· PLC Siemens S7-1200 / S7-1500 + HMI a color de 10" (12" opcional), con ≥100 recetas.

· Registro de auditoría conforme a 21 CFR Part 11; exportación de registros de lote en USB / PDF.

· Monitoreo en línea de cuatro parámetros: conductividad, presión, nivel y temperatura, con parada automática y alarmas ante condiciones anormales.

· Interfaces OPC UA / Modbus-TCP reservadas para conexión directa con sistemas MES / LIMS.

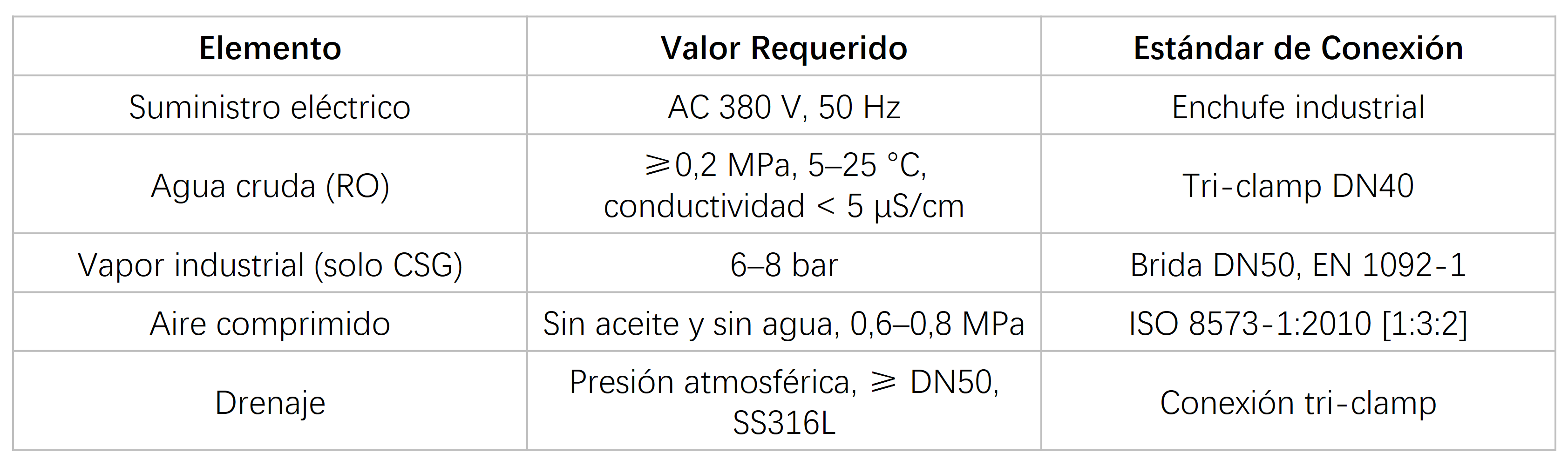

Requisitos de Instalación y Operación

Ítem	Requisito	Norma de conexión
Alimentación eléctrica	AC 380 V, 50 Hz	Enchufe industrial
Agua de alimentación (RO)	≥0,2 MPa, 5 - 25 °C, conductividad <5 μS/cm	Conexión clamp DN40
Vapor industrial (solo para CSG)	6 - 8 bar	Brida DN50 conforme a EN 1092-1
Aire comprimido	Libre de aceite y humedad, 0,6 - 0,8 MPa	ISO 8573-1:2010 [1:3:2]
Sistema de drenaje	Presión atmosférica, ≥DN50, acero inoxidable 316L	Conexión clamp de liberación rápida
