DPP260TI máquina blíster automática (Alu/PVC y Alu/Alu)
BREVE INTRODUCCIÓN
Operación Independiente
La máquina completa de forma independiente el proceso de envasado en blíster, cumpliendo plenamente con los requisitos GMP para producción en modo independiente.
Envases Aplicables y Especificaciones
· Tipos de envase: blísteres de Alu/PVC, blísteres de Alu/Alu (PTP)
· Velocidad de troquelado: 20–40 ciclos/min (Alu/Alu), 20–60 ciclos/min (Alu/PVC)
· Rango del paso de avance: 30–120 mm
· Área máxima de formado: 260 × 115 mm
· Profundidad máxima de formado: 12 mm (Alu/Alu), 18 mm (Alu/PVC)
· Formato estándar de blíster: 80 × 57 × 4 mm
Flujo del Proceso
Alimentación manual / automática → Proceso de la máquina: formado → alimentación automática especializada → sellado → troquelado → grabado → corte del blíster → descarga

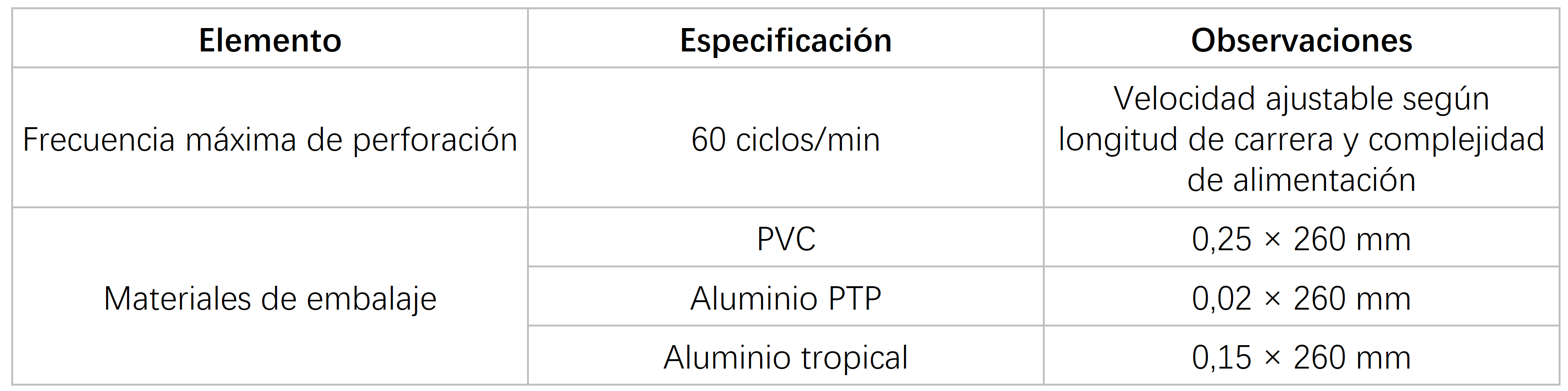

Parámetros Técnicos Clave
Ítem | Especificación | Observaciones |
Frecuencia máxima de punzonado | 60 ciclos/min | Velocidad ajustable según la carrera y la dificultad de alimentación |
Materiales de envasado | PVC | 0,25×260 mm |
PTP | 0,02×260 mm | |
Aluminio tropical | 0,15×260 mm |
Estructura y Diseño Conforme a GMP
· Compatible con formatos de envasado Alu/Alu y Alu/PVC. La máquina puede transportarse en módulos independientes y ensamblarse rápidamente mediante pasadores de posicionamiento y pernos. Se emplean placas de fijación de moldes; los moldes de formado y sellado no requieren ajuste de paralelismo ni regulación izquierda/derecha, lo que permite un cambio de moldes rápido y eficiente.
· El diseño de troquelado transversal sin desperdicio reduce significativamente el consumo de material. Los blísteres terminados se descargan de forma fluida mediante un sistema de expulsión asistida, eliminando riesgos de seguridad. La mesa de trabajo extendida mejora la eficiencia operativa.
· Equipada con alimentadores combinados dobles, con una tasa de llenado superior al 99 %. Se dispone de diversos alimentadores dedicados (vibración rotativa, empuje por placas, tamiz, dosificación de cápsulas, etc.) para adaptarse a diferentes formas farmacéuticas en envases Alu - Alu, reduciendo la ausencia o desalineación de comprimidos.
· Las áreas de transmisión y operación están selladas y aisladas mediante paneles de acero, evitando la contaminación cruzada. El número de lote se imprime mediante grabado térmico, con marcación clara y legible. Las protecciones de seguridad transparentes facilitan la observación y mejoran la seguridad del operador.
· La máquina presenta bajo nivel de ruido, funcionamiento estable, ausencia de deformación térmica anormal, protección por parada de emergencia y monitoreo automático del proceso completo con alarmas.
Sistema de Control
· PLC Siemens + pantalla táctil
· Funciones integradas: conteo electrónico, codificación de lotes, control de líneas de perforación y corte, troquelado, y parada automática con alarma en caso de corte incompleto del blíster.
· Los dispositivos de parada de emergencia garantizan la seguridad del operador durante los ajustes y el cambio de moldes.

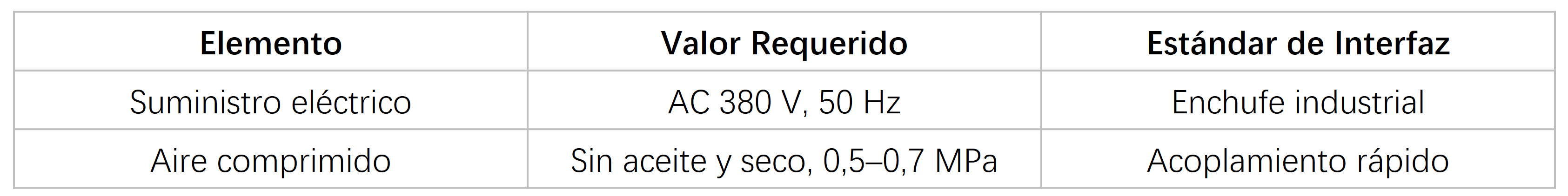

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 380 V, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,5 - 0,7 MPa | Conexión clamp de liberación rápida |

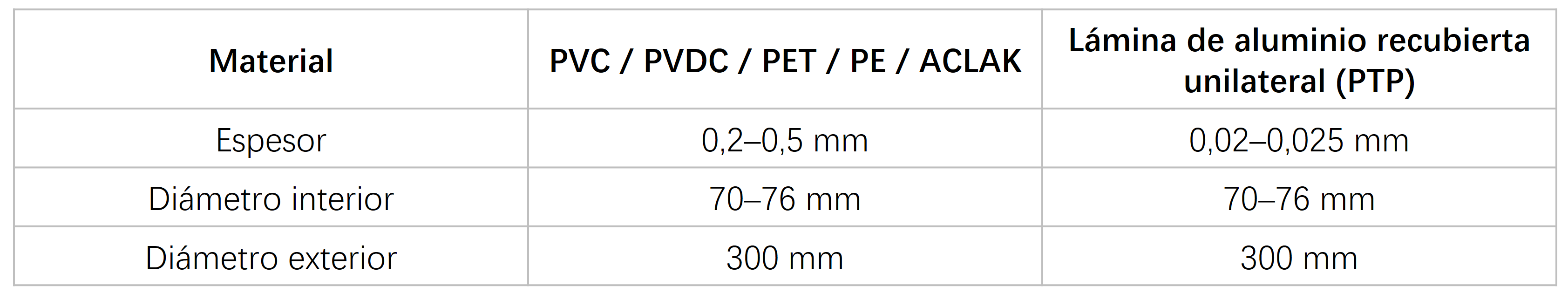

Envases Aplicables y Especificaciones
Parámetro | Material base | Material de sellado (PTP) |
Tipo de material | PVC / PVDC / PET / PE / ACLAR | Aluminio con recubrimiento termosellable (PTP) |
Espesor | 0,2 - 0,5 mm | 0,02 - 0,025 mm |
Diámetro interno del rollo | 70 - 76 mm | 70 - 76 mm |
Diámetro externo del rollo | 300 mm | 300 mm |

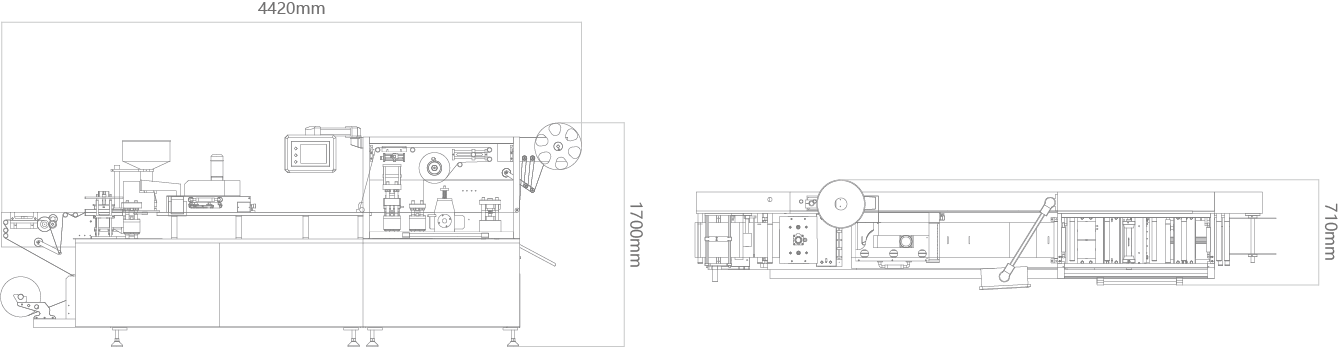

Dimensiones
