DPP160F Máquina blíster automática (Alu/PVC y Alu/Alu)
BREVE INTRODUCCIÓN
Operación Independiente
Realiza de forma independiente los procesos de formado, llenado, termosellado, troquelado y grabado de número de lote, cumpliendo plenamente con los requisitos GMP para la producción en modo independiente.
Envases Aplicables y Especificaciones
· Tipos de envase: blísteres de Alu/PVC y Alu/Alu (PTP)
· Velocidad de troquelado: 20–40 ciclos/min (Alu/Alu), 20–50 ciclos/min (Alu/PVC)
· Rango opcional del paso de avance: 30–120 mm
· Área máxima de formado: 160 × 112 mm
· Profundidad máxima de formado: 12 mm (Alu/Alu), 18 mm (Alu/PVC)
· Formato estándar de placa: 80 × 57 × 2 mm
Flujo del Proceso
Carga manual / automática → Procesos integrados de esta unidad: Formado por presión positiva → Avance servoaccionado → Termosellado → Grabado del número de lote → Troquelado → Enrollado del material residual → Descarga de blísteres conformes

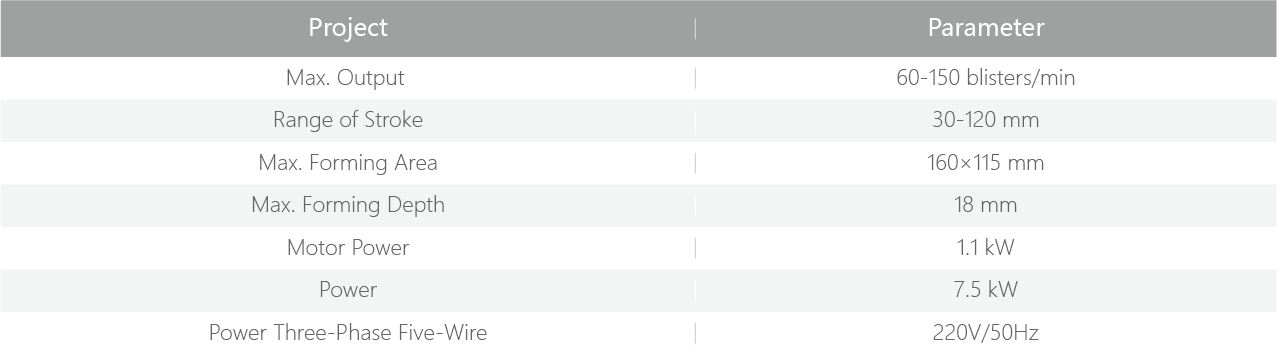

Parámetros Técnicos Clave
Estructura y Diseño Conforme a GMP
· Construcción modular: La máquina puede desmontarse para transporte en ascensor e instalación modular en sala limpia; el reensamblaje se realiza mediante tornillos y pasadores cilíndricos, garantizando una alineación rápida y una instalación eficiente.
· Formado y termosellado estables: Placas calefactoras con cierre automático, termosellado con colchón de aire y estructuras de malla macho-hembra interbloqueadas reducen el desperdicio de material, evitan la deformación térmica durante las paradas, mejoran la calidad del sellado y prolongan la vida útil del equipo.
· Sistema de accionamiento y alimentación de alta precisión: Motor principal con variador de frecuencia, pinza de alimentación tipo robot, paso ajustable de 30 - 120 mm, funcionamiento suave y preciso, adecuado para producción multiformato.
· Diseño inteligente y conforme a GMP: Alarma de rotura de lámina de PVC, conteo electrónico, flujo integrado de grabado de lote y troquelado; todas las partes en contacto con el producto están fabricadas en acero inoxidable o materiales no tóxicos, cumpliendo plenamente con los requisitos GMP.
Sistema de Control
· PLC Siemens + pantalla táctil a color, con hasta 100 recetas y cambio de formato con un solo botón.
· Protección por contraseña de tres niveles, compatible con 21 CFR Part 11: firmas electrónicas, generación automática de registros de lote y exportación USB / PDF.
· Interfaces RS-485 / Ethernet reservadas, compatibles con OPC UA, con conexión directa a MES.

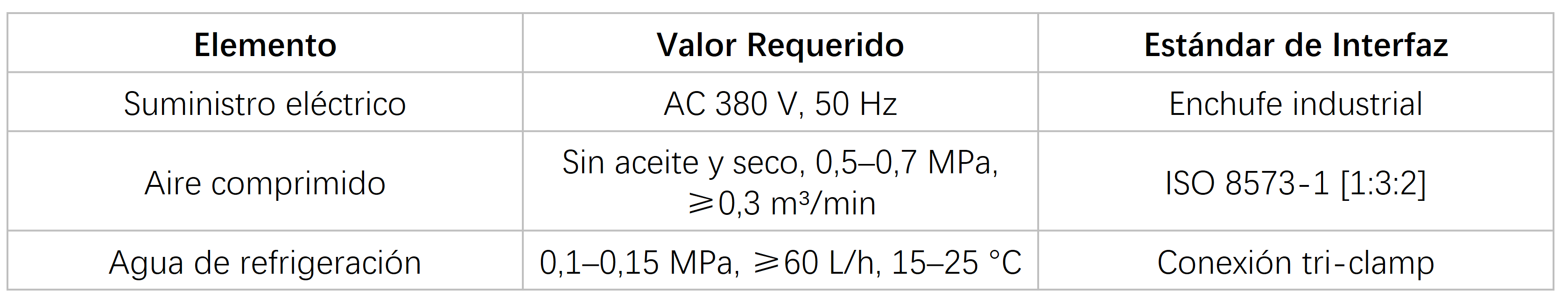

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 380 V, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,5 - 0,7 MPa, ≥0,3 m³/min | ISO 8573-1 [1:3:2] |
Agua de refrigeración | 0,1 - 0,15 MPa, ≥60 L/h, 15 - 25 °C | Conexión clamp de liberación rápida |

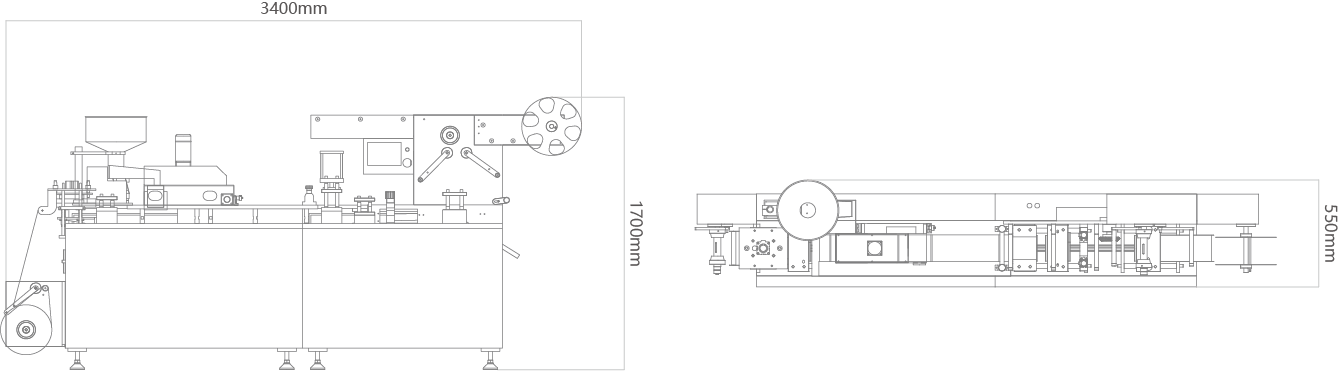

Dimensiones
