Y-500 Máquina etiquetadora horizontal
BREVE INTRODUCCIÓN
Operación Independiente
Realiza de forma independiente el proceso de etiquetado, cumpliendo plenamente con los requisitos de producción autónoma conforme a las GMP.
Envases Aplicables y Especificaciones
· Formatos de envase compatibles: Ampollas, frascos de solución oral, viales y otros envases redondos de pequeño tamaño.
· Rango de diámetro del envase: Ø10 - 24 mm o Ø16 - 30 mm
· Capacidad de producción: 0 - 500 botellas/min
Flujo del Proceso
Alimentación manual/automática de envases → Proceso de la máquina: etiquetado automático → salida de envases

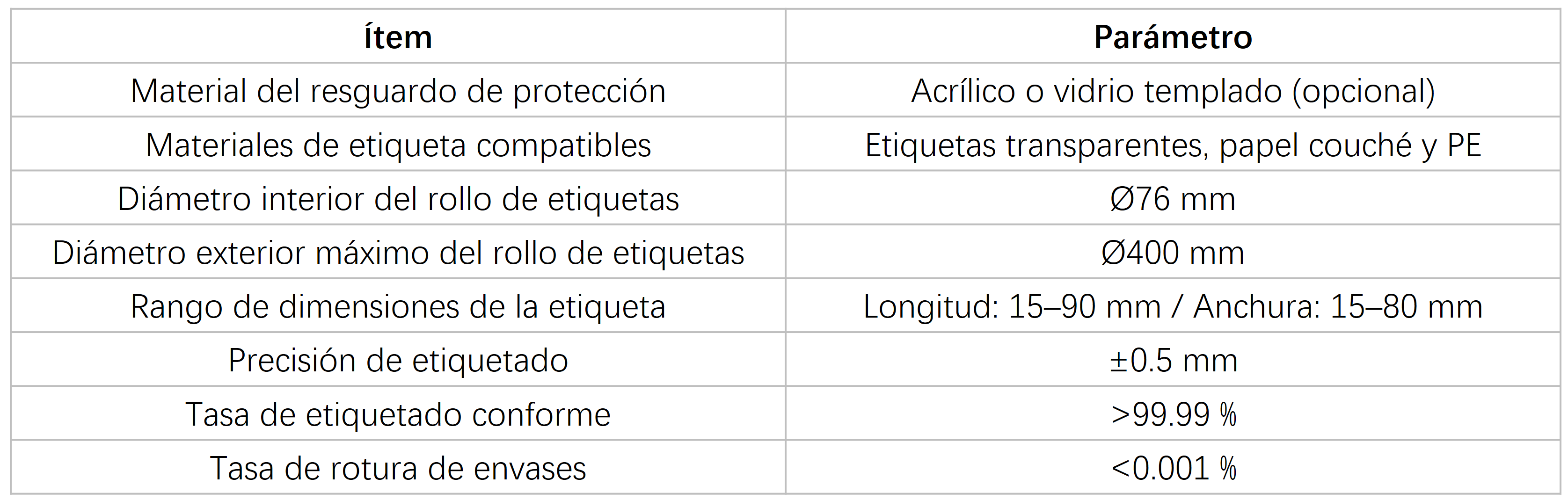

Parámetros Técnicos Clave
Ítem | Especificación |
Material de la cubierta de protección | Acrílico o vidrio templado (opcional) |
Material de etiquetas aplicables | Etiquetas transparentes, papel couché, PE, etc. |
Diámetro interno del rollo de etiquetas | Ø76 mm |
Diámetro externo máximo del rollo de etiquetas | Ø400 mm |
Rango de dimensiones de etiquetas | Longitud: 15 - 90 mm / Ancho: 15 - 80 mm |
Precisión de etiquetado | ±0,5 mm |
Tasa de conformidad de etiquetado | ≥99,99 % |
Tasa de rotura de envases | <0,001 % |
Estructura y Diseño Conforme a GMP
· Las superficies principales de la máquina están fabricadas en acero inoxidable 304, sin bordes afilados ni esquinas puntiagudas. La estructura general es sencilla, con un diseño estético, seguro y fiable.
· El equipo adopta una cubierta de protección integral. Durante la operación, la apertura de cualquier puerta de protección activa una alarma y provoca la parada automática de la máquina, garantizando la seguridad del operador.
Sistema de Control
· El equipo está controlado por PLC Siemens y ordenador industrial; los principales componentes eléctricos son de marcas internacionales reconocidas.
· La interfaz hombre-máquina dispone de una pantalla de salida, que muestra datos como el conteo de botellas, consumo de etiquetas, número de productos conformes y no conformes.
· Las cantidades de producción no pueden modificarse, únicamente pueden restablecerse a cero; al finalizar un lote, es posible imprimir un informe de producción.
· Puerto OPC UA reservado, compatible con la integración con MES/LIMS, permitiendo la recopilación y gestión de datos de producción.

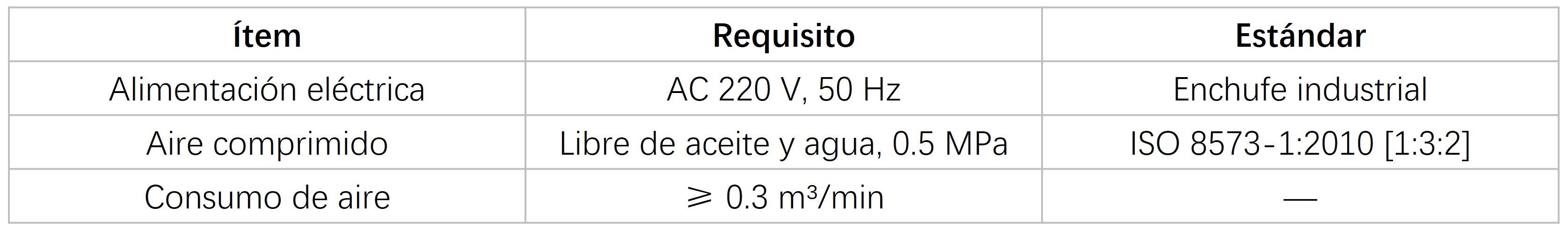

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 220 V, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,5 MPa | ISO 8573-1:2010 [1:3:2] |
Consumo de aire comprimido | ≥0,3 m³/min | — |
