Y-400 Máquina etiquetadora vertical
BREVE INTRODUCCIÓN
Operación Independiente
Realiza de forma independiente el proceso de etiquetado, cumpliendo plenamente con los requisitos de producción autónoma conforme a las GMP.
Envases Aplicables y Especificaciones
· Formatos de envase compatibles: Viales, frascos de colirio, frascos de jarabe y otros envases redondos.
· Rango de diámetro del envase: Ø10 - 70 mm
· Capacidad de producción: 0 - 400 botellas/min
Flujo del Proceso
Alimentación manual/automática de envases → Proceso de la máquina: etiquetado automático → salida de envases

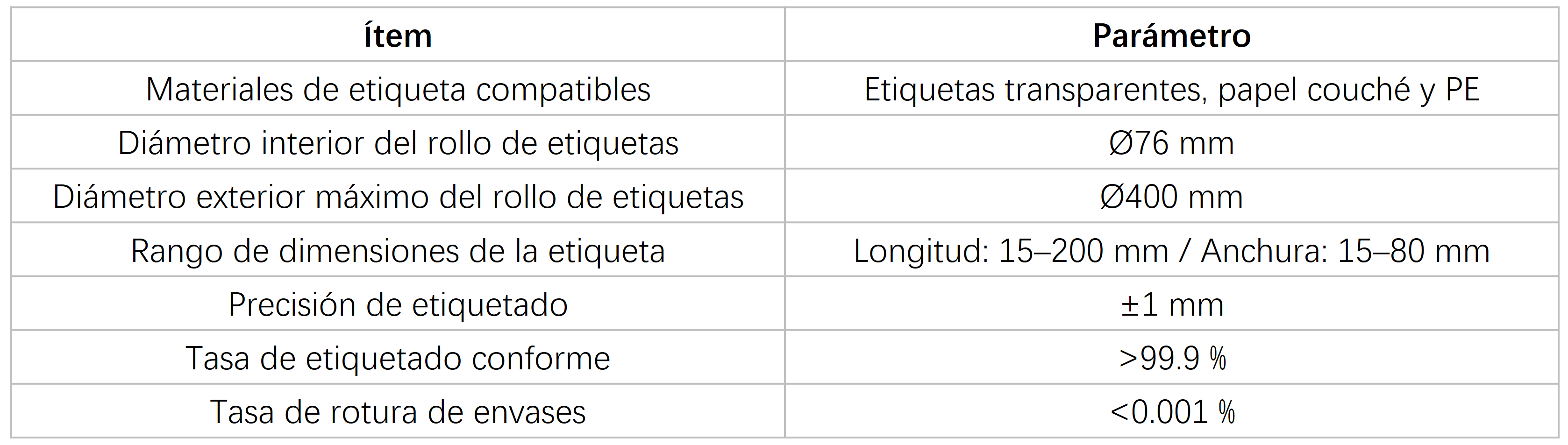

Parámetros Técnicos Clave
Ítem | Especificación |
Material de etiquetas aplicables | Etiquetas transparentes, papel couché, PE, etc. |
Diámetro interno del rollo de etiquetas | Ø76 mm |
Diámetro externo máximo del rollo de etiquetas | Ø400 mm |
Rango de dimensiones de etiquetas | Longitud: 15 - 200 mm / Ancho: 15 - 80 mm |
Precisión de etiquetado | ±1 mm |
Tasa de conformidad de etiquetado | ≥99,9 % |
Tasa de rotura de envases | <0,001 % |
Estructura y Diseño Conforme a GMP
• Equipo especialmente diseñado para el etiquetado vertical de envases cilíndricos, compatible con viales, frascos de jarabe, frascos de colirio y otros recipientes redondos.
• El cabezal principal de la etiquetadora adopta un diseño de estructura en tres secciones, incorporando un mecanismo de suministro de etiquetas, un mecanismo de arrastre de etiquetas y un mecanismo de recuperación del papel soporte. Cada módulo se dispone de manera independiente, garantizando un proceso de transporte de etiquetas ordenado y estable.
• Sistema de alimentación mediante mesa giratoria, de amplia compatibilidad y fácil limpieza; admite tanto alimentación manual como conexión en línea con líneas de producción automáticas, satisfaciendo distintos escenarios productivos.
• Opción de sistema de separación de envases por diferencia de velocidad: al cambiar el formato del producto no se requiere sustituir piezas, basta con ajustar la posición del mecanismo para una adaptación rápida; alternativamente, puede equiparse con sistema de separación por tornillo sinfín, ofreciendo mayor flexibilidad.
• El conjunto rueda - correa utiliza correas sincronizadas, y las placas de presión incorporan material amortiguador. Esto garantiza un funcionamiento suave y estable, mejora la adherencia de la etiqueta y reduce eficazmente la rotura de envases, cumpliendo los requisitos de protección del producto y de las GMP.
Sistema de Control
• Los tres módulos principales del cabezal de etiquetado (suministro de etiquetas, arrastre de etiquetas y recogida del papel soporte) están equipados con motores independientes, asegurando una transmisión rápida y estable de las etiquetas, y mejorando la precisión y la eficiencia del etiquetado.
• Equipada con interfaz hombre-máquina (HMI) táctil; en caso de anomalías, el sistema muestra la información de fallo en tiempo real y guía al operador en el proceso de resolución, facilitando una operación sencilla e intuitiva.
• Función de selección y almacenamiento de recetas: al cambiar entre distintos formatos de producto no es necesario reconfigurar los parámetros; basta con llamar a la receta correspondiente para iniciar la producción, mejorando significativamente la eficiencia de cambio.
• Admite configuraciones opcionales personalizadas, como impresora en línea, sistema de inspección de caracteres, detección de etiquetas faltantes y mesa de recogida, ampliando la funcionalidad y adaptabilidad del equipo.

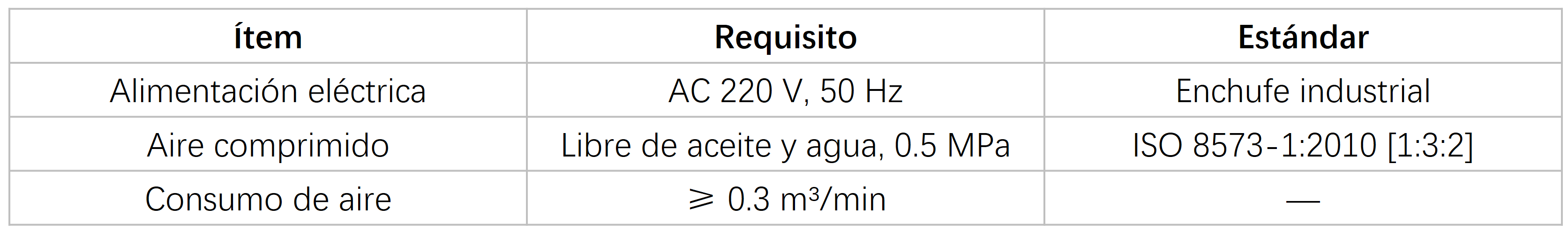

Requisitos de Instalación y Operación
Ítem | Requisito | Norma de conexión |
Alimentación eléctrica | AC 220 V, 50 Hz | Enchufe industrial |
Aire comprimido | Libre de aceite y humedad, 0,5 MPa | ISO 8573-1:2010 [1:3:2] |
Consumo de aire comprimido | ≥ons m³/min | — |
